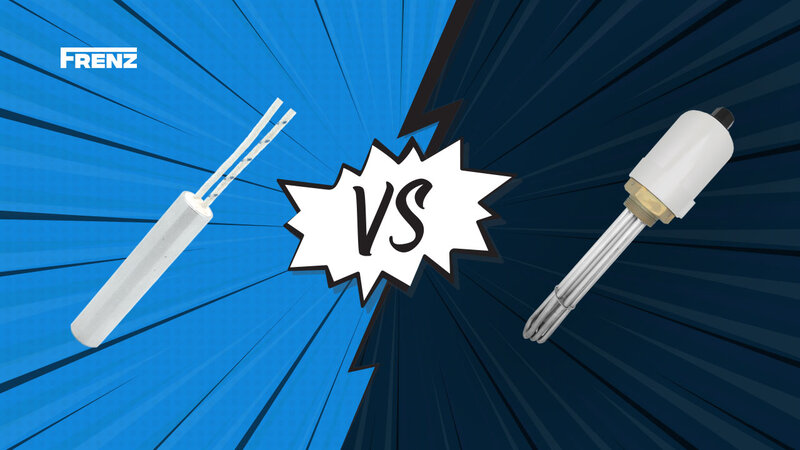

Unterschied Zwischen Heizpatrone und Heizstab

In der deutschen Industrie und im technischen Bereich gibt es oft Verwirrung bezüglich der Begriffe Heizpatrone und Heizstab. Beide Geräte erfüllen die gleiche grundlegende Funktion – das Erzeugen von Wärme durch elektrische Widerstandserhitzung –, aber sie unterscheiden sich in ihrer Bauweise, Anwendung und Effizienz. Ein weiterer Punkt, der zur Verwirrung führt, ist die Tatsache, dass der Begriff Heizstab in der Industrie häufig als Synonym für Einschraubheizkörper verwendet wird. In diesem Artikel erklären wir die Unterschiede zwischen Heizpatrone und Heizstab und erläutern, wann jeder Typ das beste Heizelement für Ihre Anwendung darstellt.

Was ist eine Heizpatrone?

Eine Heizpatrone ist ein zylindrisches elektrisches Heizelement, das typischerweise in industriellen Anwendungen eingesetzt wird. Sie besteht aus einer Metallhülle, meist  aus Edelstahl, einem festen Mehrloch-Keramikkörper und enthält einen Widerstandsdraht, aus NiCr 80/20 der um den Keramikkörper gewickelt wird oder spiralförmig durch die Löcher der Keramik gezogen wird . Wenn Strom durch diesen Draht fließt, erzeugt er Wärme, die effizient an das umgebende Medium wie z.B. Stahl, Öl oder Luft abgegeben wird.

Heizpatronen sind speziell für Anwendungen entwickelt, bei denen eine hohe Wärmeleistung auf kleinem Raum oder in bestimmten Prozessen erforderlich ist. Sie zeichnen sich durch ihre Fähigkeit aus, sehr hohe Temperaturen zu erreichen und dabei eine hohe Energieeffizienz zu bieten.

Heizpatronen kommen in zahlreichen Industrien zum Einsatz, darunter Maschinenbau, Kunststoffverarbeitung, 3D-Druck, Lebensmittelindustrie, Medizintechnik und viele andere. Sie sind ideal für Anwendungen, bei denen hohe Temperaturen schnell erreicht und konstant gehalten werden müssen, sei es zur Erhitzung von Materialien, für chemische Reaktionen oder in spezialisierten Fertigungsprozessen.

Was ist ein Heizstab?

ein Heizstab ist ein elektrisches Heizelement, das zur Wärmeversorgung in Heizsystemen eingesetzt wird. Er wird meist in Geräten wie elektrischen Heizkesseln, Heizlüftern, Warmwasserbereitern oder auch als Zusatzheizung in bestehenden Heizungsanlagen verwendet. Der Heizstab besteht aus einem elektrisch leitenden Material (oft aus Edelstahl oder Titan), das sich bei Stromdurchfluss erwärmt und diese Wärme dann an das umgebende Medium (Wasser, Luft oder andere Flüssigkeiten) abgibt.

Heizstäbe können sowohl in privaten Haushalten als auch in industriellen Anwendungen verwendet werden und sind eine praktische Lösung, wenn eine schnelle Erwärmung oder eine Ergänzung zu einer bestehenden Heizquelle erforderlich ist. Sie kommen auch oft zum Einsatz, wenn die Hauptheizung (z.B. eine Gasheizung oder eine Wärmepumpe) ausfällt oder eine zusätzliche Leistung benötigt wird.

Der Begriff Heizstab wird in der Industrie oft synonym mit dem Einschraubheizkörper verwendet. Dies bedeutet, dass der Heizstab über einen Gewindeanschluss zum Einschrauben in einen Tank oder Behälter verfügt, was die Installation vereinfacht und eine einfache Wartung und Austausch ermöglicht.

Typische Anwendungen für Heizstäbe sind:

1. Elektroheizungen: Heizstäbe sind die zentralen Wärmequellen in Elektroheizsystemen, wie z.B. Heizlüftern oder mobilen Heizgeräten.
2. Warmwasserbereiter: In Warmwasserspeichern oder Durchlauferhitzern zur Erwärmung von Wasser.
3. Zusatzheizung: In Verbindung mit einer bestehenden Heizungsanlage, wenn zusätzliche Wärme benötigt wird, z.B. in Zeiten extrem niedriger Außentemperaturen.

Der Hauptunterschied Zwischen Heizpatrone und Heizstab (einschließlich Einschraubheizkörper)

Trotz ihrer ähnlichen Funktion gibt es grundlegende Unterschiede zwischen Heizpatronen und Heizstäben:

Design und Form

Heizpatrone:

Eine zylindrische, kompakte Bauweise, für Anwendungen mit höheren Leistungsanforderungen, die für den Einbau in kleine oder beengte Räume optimiert ist. Heizpatronen werden in vielen Fällen direkt in das zu erwärmende Medium (z. B. Wasser, Öl oder Gas) eingebaut.

• Zylindrisch: Die häufigste Form für Heizpatronen ist zylindrisch. Diese Form ermöglicht eine gleichmäßige Wärmeverteilung und eine effektive Integration in verschiedene Heizsysteme.
• Verschiedene Durchmesser: Je nach Anwendung sind Heizpatronen in unterschiedlichen Durchmessern erhältlich, typischerweise von wenigen Millimetern bis zu mehreren Zentimetern.
• Länge: Die Länge der Patrone variiert je nach Wärmebedarf und Einbauraum. Längere Heizpatronen bieten eine größere Heizfläche, was die Wärmeverteilung verbessert.


Heizstab (einschließlich Einschraubheizkörper):

Ein längeres, gerades Heizelement, das häufig in größeren Anlagen eingesetzt wird. Heizstäbe bieten eine größere Heizfläche und sind oft mit einem Einschraubmechanismus ausgestattet, der die Installation in Tanks oder größeren Systemen vereinfacht.

• Rohrförmig (Zylindrisch):
  Die häufigste Form eines Heizstabs für Heizsysteme ist rohrförmig. Heizstäbe sind meist zylindrisch, da diese Form eine gleichmäßige Wärmeverteilung auf der gesamten Oberfläche ermöglicht. Die Rohrform ermöglicht auch eine effiziente Integration in verschiedene Behälter oder Systeme (wie Boiler oder Wasserbehälter).
• Flach oder Plan:

  In einigen Fällen, besonders in Luftheizsystemen oder bei Heizlüftern, werden flache Heizstäbe verwendet. Diese haben eine größere Oberfläche und bieten eine gleichmäßige Wärmeverteilung, was sie ideal für die Erwärmung von Luft oder für Geräte mit weniger Platz macht.
• Schraubbar (Einschraubheizkörper):

  Heizstäbe, die in Wasserbehälter oder andere Flüssigkeitsbehälter eingeschraubt werden, haben oft einen Gewindeanschluss an einem Ende. Diese Art der Montage ist gängig in Boilern, Wassererhitzern oder Industrieanlagen, in denen eine zuverlässige und fest sitzende Verbindung erforderlich ist.
• Flanschmontage:

  Bei größeren Heizsystemen, wie etwa in Industrieanlagen oder großen Heizsystemen, werden Heizstäbe oft mit einem Flansch (einer Art Abdeckung oder Platte) am Gerät montiert. Der Flansch erleichtert die Befestigung und Abdichtung des Heizstabs in einem größeren System.

• Durchführung über Rohrsyste:
  Bei Anwendungen, bei denen der Heizstab in einem Rohrsystem eingebaut ist (z. B. in Wasserheizsystemen), wird der Heizstab durch ein spezielles Rohrdurchführungsystem geführt. Die Heizelemente sind hier oft nicht direkt im Wasser, sondern erhitzen das Rohrsystem, das dann die Wärme an die Flüssigkeit weitergibt.

Anwendungen

Heizpatrone:

• Industrieeinsatz: Diese Heizpatronen werden häufig in Maschinen und Anlagen eingebaut, die eine hohe, gleichmäßige Temperatur erfordern, wie in der Kunststoffverarbeitung, beim Spritzgießen, Extrudieren oder in Druckgussverfahren.
• Heizung von Flüssigkeiten: In vielen Fällen werden Heizpatronen in Wassertanks, Ölbehältern oder anderen Flüssigkeitsbehältern eingesetzt, um Flüssigkeiten schnell auf die gewünschte Temperatur zu bringen.
• Kühlgeräte und Systeme: In einigen Anwendungen werden sie auch als Teil eines Kühl- oder Heizsystems genutzt, bei denen präzise Temperaturkontrollen wichtig sind.

Heizstab (einschließlich Einschraubheizkörper):

• Boiler und Warmwasserbereiter: Heizstäbe werden in Wasserboilern verwendet, um Wasser zu erhitzen, sei es in Haushalten, Hotels oder großen Industriebetrieben.
• Industrielle Heizsysteme: In großen Anlagen wie Dampferzeugern, Kesselheizungen oder Wasseraufbereitungsanlagen sorgen Heizstäbe für eine präzise Kontrolle und effiziente Wärmeabgabe.
• Luftheizsysteme: In Heizlüftern oder Raumheizungen werden oft flache oder kompakte Heizstäbe verwendet, um schnell und effektiv Wärme an die Umgebungsluft abzugeben.

Wärmeübertragung und Effizienz

Heizpatrone

• Direkte Wärmeabgabe: Heizpatronen übertragen ihre Wärme direkt an das umgebende Material (z.B. Metall, Kunststoff, Öl oder Wasser) durch Konduktion. Der isolierte Draht im Inneren erzeugt eine hohe Oberflächentemperatur, die durch den Außenmantel an das umgebende Medium weitergegeben wird.
• Effizienz: Die Gestaltung der Patrone sorgt für eine gleichmäßige Wärmeverteilung und minimiert Wärmeverluste. Das isolierende Material stellt sicher, dass die erzeugte Wärme hauptsächlich an die Zieloberfläche abgegeben wird.

Heizstab (einschließlich Einschraubheizkörper):

• Heizstäbe haben eine größere Heizfläche, die eine gleichmäßige Wärmeverteilung ermöglicht, was besonders in größeren Systemen vorteilhaft ist. Sie sind jedoch oft weniger effizient als Heizpatrone.

Installation und Wartung

Heizpatrone:

Heizpatronen werden in der Regel durch Bohren von Löchern oder das Einsetzen in speziell vorgesehene Fassungen installiert. Obwohl die Integration oft einfach ist, kann der Austausch von Heizpatronen in einigen Fällen aufwendiger sein.

Heizstab (einschließlich Einschraubheizkörper):

Der große Vorteil von Heizstäben liegt in der einfachen Installation durch den Einschraubmechanismus. Dies ermöglicht eine schnelle Montage und den einfachen Austausch.

Vorteile der Heizpatrone

• Kompakt und effizient: Ideal für kleinere, geschlossene Systeme, bei denen der Platz begrenzt ist.
• Schnelle Wärmeübertragung: Durch die direkte Integration in das Medium wird die Wärme sofort übertragen, was eine schnelle Erwärmung ermöglicht.
• Einfache Integration: Heizpatronen lassen sich in vielen Fällen einfach in bestehende Systeme integrieren.

Vorteile des Heizstabs (einschließlich Einschraubheizkörper)

• Hohe Wärmeabgabe: Geeignet für Anwendungen mit größeren Systemen, bei denen eine größere Wärmemenge erforderlich ist.
• Einfache Wartung und Austausch: Der Einschraubmechanismus erleichtert die Installation und den Austausch des Heizstabs erheblich.
• Zuverlässigkeit und Langlebigkeit: Heizstäbe sind robust und für den langfristigen Einsatz in industriellen Anwendungen konzipiert.

Übersichtstabelle: Heizpatrone und Heizstab im Vergleich

Heizpatronen und Heizstäbe, einschließlich Einschraubheizkörper, sind unverzichtbare Komponenten in der elektrischen Heiztechnik. Sie unterscheiden sich jedoch deutlich in ihrer Bauform, ihren Einsatzmöglichkeiten und der Art der Wärmeübertragung. Während Heizpatronen kompakt und ideal für kleinere Systeme sind, eignen sich Heizstäbe hervorragend für größere Anwendungen wie Tanks oder industrielle Anlagen. Die folgende Tabelle bietet eine übersichtliche Gegenüberstellung der Eigenschaften beider Heizelemente, um die Unterschiede und spezifischen Vorteile klar hervorzuheben.

Fazit

Ob Heizpatrone oder Heizstab (einschließlich Einschraubheizkörper) – beide Heizelemente haben ihre spezifischen Vorteile, je nach Anwendung und den Anforderungen des Systems. Heizpatronen sind besonders effizient in kleineren, kompakten Systemen, während Heizstäbe aufgrund ihrer größeren Heizfläche und der einfachen Installation in größeren Heizsystemen bevorzugt werden. Insbesondere der Einschraubheizkörper ist in der Industrie weit verbreitet, da er eine einfache Montage und Wartung in größeren Tanks und Systemen ermöglicht.

Die Wahl des richtigen Heizelements hängt von der Größe, dem Wärmebedarf und den spezifischen Anforderungen Ihrer Anwendung ab.
