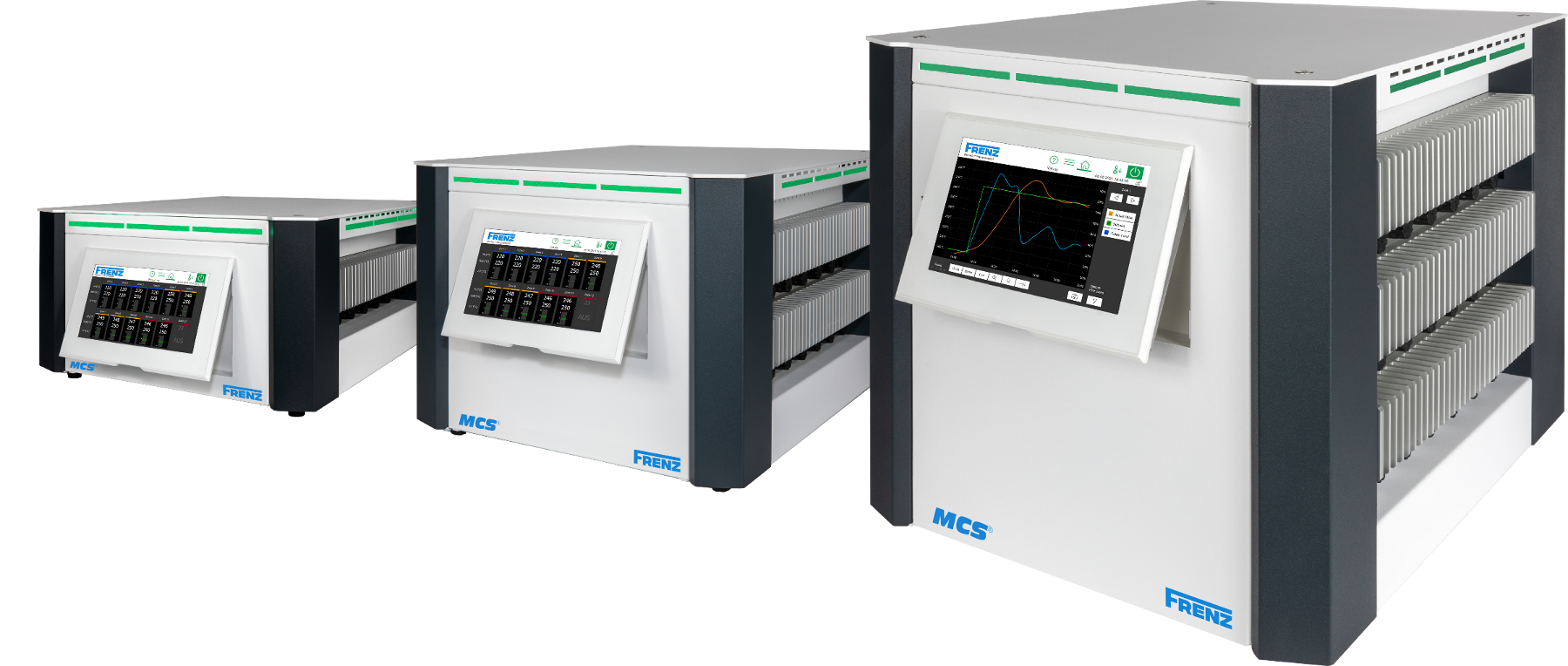

Frenz Heißkanalregler
Ein Heißkanalregler ist ein industrielles Gerät, das die Temperatur in verschiedenen Kanälen oder Zonen innerhalb eines Systems regelt. Es bietet eine präzise Steuerung über die Wärmeabgabe an bestimmte Räume, was eine effiziente Temperaturregelung ermöglicht. Heißkanalregler optimieren industrielle Klimatisierung, fördern die Energieeffizienz und erhöhen den Komfort.
- Touch-Display
- Einfaches und intuitives Bedienfeld
- integrierte Service- und Support-Benachrichtigungen
- Bereit für Industrie 4.0
Langlebig und zuverlässig

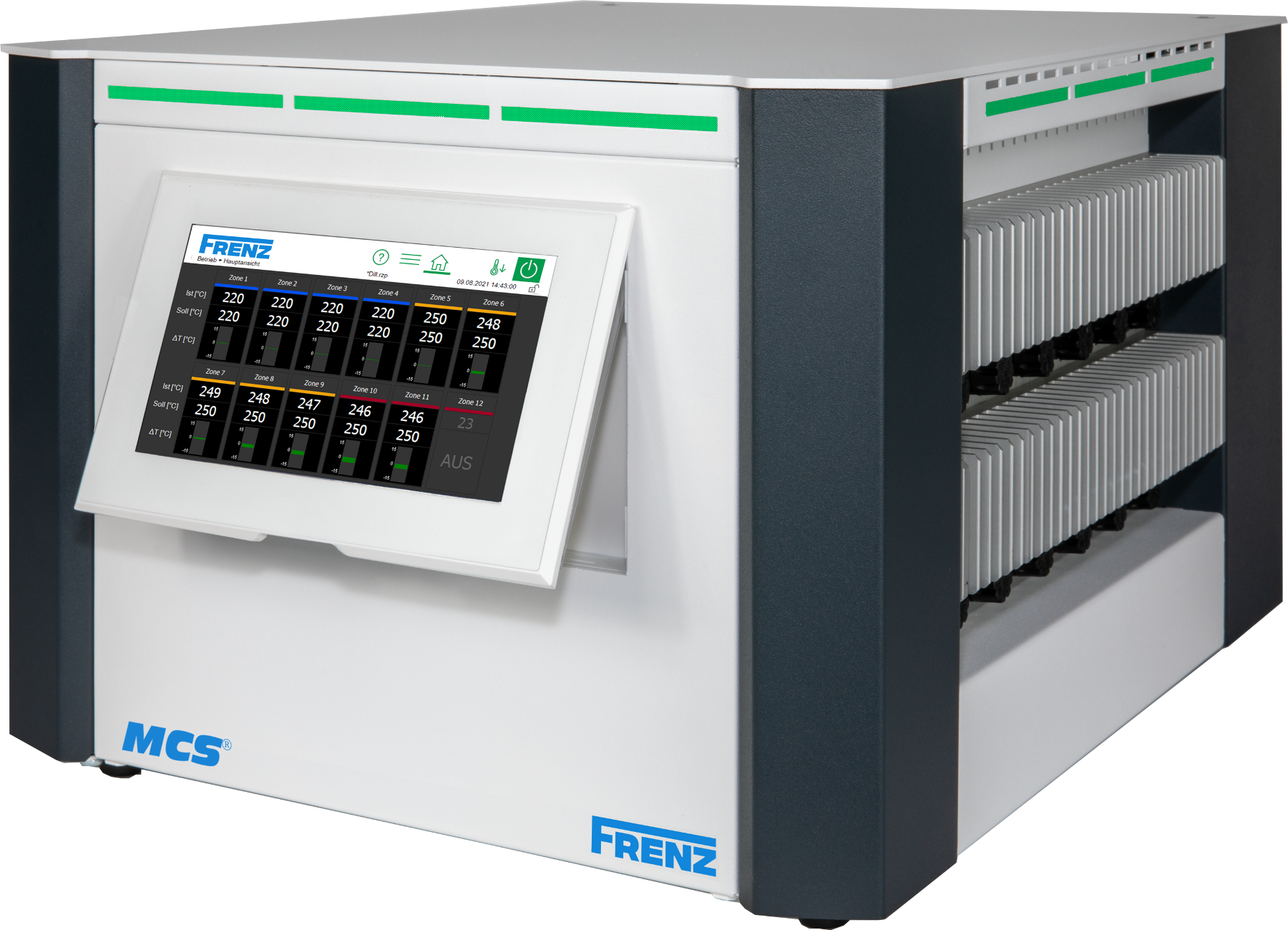

+ Schwenkbares Display
Das schwenkbare Display sorgt für einen optimalen Ablesewinkel und reduziert dadurch Fehleingaben. Auch bei geschwenktem Display ist der Berührungsschutz der Display-Elektronik zu 100% gewährleistet.
+ 3-seitiges LED-Band
Ein 3-seitiges LED-Band signalisiert den von weitem erkennbaren Betriebszustand. Grün bedeutet, dass alles in Ordnung ist. Gelb signalisiert unkritische Abweichungen vom Normalbetrieb, während rot Fehler oder kritische Abweichungen anzeigt.
+ Servicefreundlicher Aufbau
Die Leistungskarten sind einfach austauschbar ohne das Gerät zu öffnen. Die Sicherungen sind von außen zugänglich und lassen sich im Bedarfsfall schnell tauschen.
+ Leistungsverdrahtung 2,5 mm²
Der maximale Heizstrom von 16 A ist auch bei erhöhter Temperatur im Innern des Gerätes gewährleistet. Dafür sorgt die robuste Leistungsverdrahtung mit 2,5mm² Leitungsquerschnitt. Zudem finden nur Steckkontakte Anwendung, die auch bei erhöhter Temperatur, für 16 A ausgelegt sind.
+ Kurzschlussfeste Ausgänge
Die intelligente Elektronik erkennt Kurzschlüsse beim Einschalten und verhindert dadurch einen Defekt der betroffenen Komponenten durch zu hohe Ströme.
+ Kühlkörper außenliegend
Die außenliegenden Kühlkörper sorgen für kontinuierliche Wärmeabfuhr. Dies maximiert die Lebensdauer der Elektronik.
+ 16A Ausgänge
Jeder einzelne Ausgang der Heißkanalregler ist in der Lage bis zu 16A zu liefern. Eine spezielle Zuordnung der Ausgänge für Düsen oder Verteiler ist nicht notwendig.
Hauptansicht
Die Menüleiste ist immer sichtbar und ermöglicht jederzeit den Zugriff auf die wichtigsten Funktionen wie Navigation, Hauptansicht und das Ein- und Ausschalten der Ausgänge sowie die Aktivierung von Standby.
Klare Bildschirmaufteilung mit intuitivem Design. In der Hauptansicht sind alle Zonen mit den relevanten Prozesswerten dargestellt. Über das Menü-Icon gelangt man zu allen Funktionen und Einstellungen, über die der Regler verfügt.
Navigationsmenü
Alle Funktionen sind im Navigationsmenü übersichtlich dargestellt und können per Touch aufgerufen werden. Das Navigationsmenü erreicht man über das Menü- Icon . Die Funktionen sind anwenderorientiert in die Bereiche werkzeugspezifisches Einrichten, Betrieb und reglerspezifische Einstellungen unterteilt.
Bedienerführung
Bei jeder Eingabe wird der Bediener im Klartext angeleitet, welche Aktion durchzuführen ist. Damit lässt sich der Regler auch ohne Vorkenntnisse bedienen.
Erklärung per Knopfdruck
Bei jeder Eingabe wird der Bediener im Klartext angeleitet, welche Aktion durchzuführen ist. Damit lässt sich der Regler auch ohne Vorkenntnisse bedienen.
Individuelle Zonenanzeige
Bei jeder Eingabe wird der Bediener im Klartext angeleitet, welche Aktion durchzuführen ist. Damit lässt sich der Regler auch ohne Vorkenntnisse bedienen.
Schnellstart
Bei jeder Eingabe wird der Bediener im Klartext angeleitet, welche Aktion durchzuführen ist. Damit lässt sich der Regler auch ohne Vorkenntnisse bedienen.
Störungen beheben leicht gemacht
Beim Auftreten einer Störung erhält der Anwender in Wort und Bild eine exakte Anleitung, wie er bei der Störungsbehebung vorgehen muss. Durch Anklicken des Pfeilbuttons lassen sich die Anweisungen Schritt für Schritt darstellen.
Damit kann die Störungsbehebung äußerst effizient durchgeführt und die Stillstandzeiten so auf ein Minimum begrenzt werden. Im Beispiel liegt die Störung „Fühlerbruch“ an.
Werkzeugtest
Der Werkzeugtest überprüft die Verdrahtung von Fühlern und Heizungen und ist insbesondere beim Einrichten eines neuen Werkzeuges sinnvoll. Der Werkzeugtest erkennt: Vertauschung von Fühlern, Heizungen oder Steckern, Fühlerverpolung und - kurzschluss. Das Ergebnis kann in einem Protokoll abgespeichert werden.
Kurvenschreiber
Der Kurvenschreiber dient zur Analyse des Regelverhaltens von Zonen, indem der zeitliche Verlauf der Prozesswerte Istwert, Sollwert und Stellgrad in einem Kurvendiagramm dargestellt wird. Das Diagramm lässt sich als Screenshot zur Weiterverarbeitung sichern.
Ereignisliste
Alle Zustandsänderungen des Reglers, seien es Störungen, Meldungen oder Änderungen von Einstellungen, werden chronologisch in einer Ereignisliste erfasst. Mit dieser lückenlosen Dokumentation können Prozesse optimiert und Fehler nachverfolgt werden.
Servicedatei
Die Servicedatei enthält wichtige technische Daten zur Fehleranalyse. Sie ist besonders nützlich, wenn eine Störung nicht sofort behoben werden kann und der technische Support benötigt wird. Mit einem Klick kann die Datei per E-Mail an den Technischen Support gesendet werden, der darauf basierend eine gründliche Analyse durchführen kann.
Industrie 4.0 Ready
Die MCS Heißkanalregler verfügen über einen VNC (Virtual Network Computing, kurz VNC) Server. Diese Technologie ermöglicht den Bildschirminhalt des Reglers auf einem entiernten Rechner anzuzeigen
Reglerbedienungs Möglichkeiten
+ Bedienung mit Notebook / Tablet etc.
Auf diese Weise lassen sich die MCS Heißkanalregler auch über mobile Geräte wie Notebook, Tablet oder das Smartphone bedienen. Auf dem mobilen Gerät muss lediglich ein VNC Viewer installiert werden (kostenlos im Internet verfügbar).
+ Bedienung mit Touchmonitor
Sowohl Tisch- als auch Großgeräte auf Rollen lassen sich über einen 15“ oder 19“ Touchmonitor bedienen. Die maximale Leitungslänge beträgt dabei 10m.

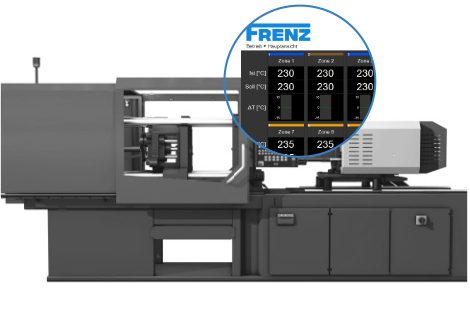

+ Bedienung über eine Spritzgussmaschine
Mit der oben beschriebenen VNC-Technik lassen sich die MCS Heißkanalregler auch über eine Spritzgussmaschine fernsteuern, sofern diese über einen VNC-Client verfügt.
Der Regler kann von der Spritzgussmaschine exakt so bedient werden, wie über das integrierte Touchdisplay. Die Bedienung am Regler ist weiterhin uneingeschränkt möglich.
OPC UA ist ein branchenübergreifender Kommunikationsstandard. Er ist die Basis der Euromap 82.2, die die Parametrierung eines beliebigen Heißkanalreglers mit dieser Norm durch die Spritzgussmaschine definiert. Der OPC Standard ist in den Reglern vollumfänglich implementiert

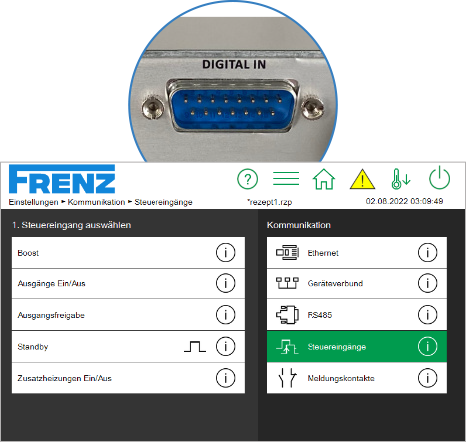

+ Kopplung über Steuersignale
Die Spritzgussmaschine kann über digitale Steuersignale am Heißkanalregler bestimmte Funktionen aktivieren, ohne dass der Anwender aktiv wird.
Folgende Funktionen lassen sich maschinengesteuert aktivieren:
- Boost
- Ausgänge ein- und ausschalten
- Freigabe der Ausgangssignale
- Standby
- Zusatzheizungen ein- und ausschalten
Technische Spezifikationen
Sehen Sie sich hier alle technischen Daten des Frenz-Heißkanalreglers in einer praktischen Übersicht an.
| Bedienung und Anzeige | 7“ Touchdisplay, resisitv Optional: externer 15“ oder 19“ Touch Monitor |
| Gehäusematerial | Stahl verzinkt |
| Schutzart | IP20 |
| Umgebungstemperatur | 0…50°C |
| Luftfeuchte |
0…90% rel. Feuchte, keine Betauung |
| Lagertemperatur |
-25…+75 °C |
| Versorgungsspannung |
3x 400 V AC, N, PE |
| Umschaltbar auf |
3x 230 V AC, PE |
| Toleranz |
+10% / -15% |
| Leistungsaufnahme im Leerlauf |
7 W + 5 W pro Leistungskarte |
| Interne Steuerspannung |
+24VDC |
| Absicherung |
1 x 2A mittelträge (5 x 20mm) |
| Thermoelement |
FeCuNi (TYP J) 0..700° umschaltbar auf: NiCr-Ni (TYP K) 0..700° |
| Vergleichsstellenkompensation |
Integriert |
| Auflösung |
0,1K |
| Genauigkeit |
+/- 0,25K |
| Lastausgänge |
bistabil, elektrisch isoliert |
| pro Zone |
1x Heizen, 230V AC schaltend |
| Ansteuerzeit (Phasenanschnitt/ Pulspaket) |
10 ms bei 50 Hz – 8,3 ms bei 60 Hz |
| Strom pro Zone | max. 16 A bei 80% Einschaltdauer pro Zone |
| Mindestlast | 100W |
| Signalform | Pulsbetrieb / Phasenanschnitt (Auswahl erfolgt manuell oder automatisch) |
| Absicherung |
|
| 3x Relaiskontakt |
Potentialfrei für maximal 250 VAC |
| Maximaler Strom |
4 A bei cosj = 1; 2A bei cosj = 0,5 |
| Isoliert, poten�alfrei |
16 - 30 V DC |
| Ethernet |
CAT 5 |
| RS485 |
D-SUB 9-Polig |
| USB |
USB 3.0 Standard |
