Wendelrohrpatronen

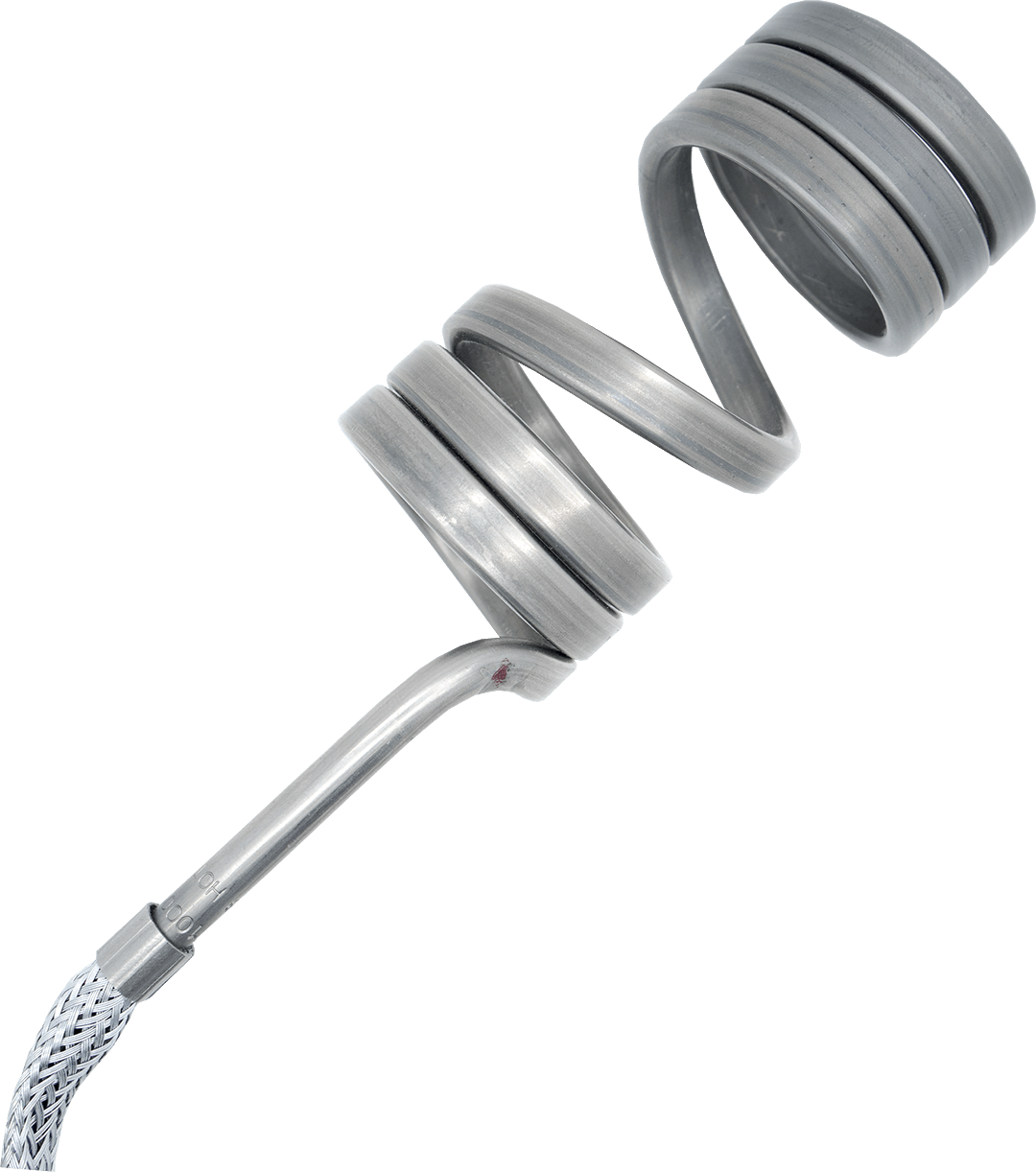

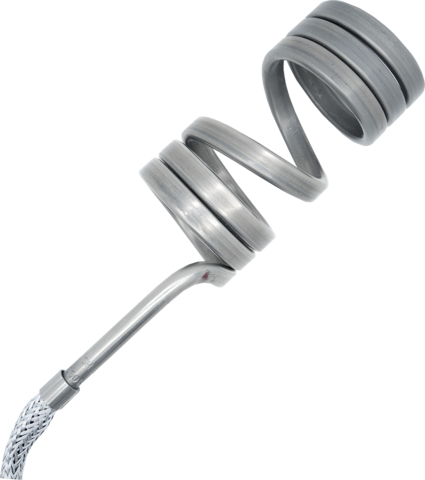

Eine Wendelrohrpatrone ist ein elektrisches Heizelement, das aus einem spiralförmigen Widerstandsdraht besteht, der oft von einem Metallrohr umhüllt und mit einem Isoliermaterial wie Magnesiumoxid gefüllt ist. Sie wandelt Elektrizität in Wärme um und wird verwendet, um Objekte, Werkzeuge oder kleine Räume gezielt zu erwärmen. Dank ihres kompakten und effizienten Designs sind Wendelrohrpatronen ideal für industrielle Anwendungen, wie Spritzguss, Kunststoffverarbeitung und Verpackungsmaschinen, wo präzise und zuverlässige Erwärmung erforderlich ist. Diese Elemente sind auch bekannt als Heizspiralen.
Angebotsanfrage Technische Spezifikationen
- Maßgeschneiderter Artikel
- Edelstahl oder Nickel
- Beheizung von zylindrischen Körpern oder Nuten
- Hohe Effizienz auf kleinem Bauraum
- Messservice vor Ort
Über Unsere Wendelrohrpatronen
Unsere Wendelrohrpatronen sind ideal für die Beheizung von zylindrischen Körpern oder Nuten geeignet und erreichen einen hohen Wirkungsgrad bei geringem Bauraum.
Je nach Anwendungsfall können sie in verschiedenen Durchmessern und Größen, in gestreckter und gewickelter Ausführung und in nahezu jeder geometrischen Form gefertigt werden. Auf Wunsch sind unsere Wendelrohrpatronen auch mit integriertem Thermoelement erhältlich.
Technische Spezifikationen
Eine Wendelrohrpatrone ist immer maßgeschneidert. Die Frenz GmbH bietet verschiedene Optionen an. Werfen Sie einen Blick auf die technischen Daten unten.
Wendelrohrpatronen mit rundem Querschnitt
-
Ø 1,3 mm
-
Ø 1,8 mm
-
Ø3,3 mm
Wendelrohrpatrone Ø 1,3 mm
Diese Bauart wird u.a. für geometrisch sehr kleine Flächen verwendet, wie zum Beispiel im Heißkanalbereich.
| Mantelmaterial | Edelstahl |
| Manteltemperatur | max. 750°C |
| Anschlussspannung | max. 250V-AC, standard 230V-AC |
| Leistungstoleranz (kalt) | ± 10% (kleiner auf Anfrage) |
| Kabelabgang | tangential, radial, axial, symmetrisch |
| Max. Gesamtlänge gestreckt | 3000 mm |
Optionen
- Schutzleiter
- Anschlussschutz: GLS-Schlauch
- externes Thermoelement (z.B. gewickelt)
- Reflexionsrohr
- individuelle Spannmechanismen auf Anfrage
Wendelrohrpatrone Ø 1,8 mm
Diese Bauart wird u.a. für geometrisch sehr kleine Flächen verwendet, wie zum Beispiel im Heißkanalbereich.
| Mantelmaterial | Edelstahl |
| Manteltemperatur | max. 750°C |
| Anschlussspannung | max. 250V-AC, standard 230V-AC |
| Leistungstoleranz (kalt) | ± 10% (kleiner auf Anfrage) |
| Kabelabgang | tangential, radial, axial, symmetrisch |
| Max. Gesamtlänge gestreckt | 3000 mm |
Optionen
- integriertes Thermoelement Fe-CuNi Typ J, NiCr-Ni Typ K, NiCrSi-NiSi Typ N
- Messstelle im Erdreich isoliert (Standard)
- Messstelle mit im Boden eingeschweißtem Mantel
- Messstelle mit zufälliger Isolierung in der beheizten Zone
- verschiedene Arten von Metallgeflechtumhüllungen zum Schutz der Kabel
- externes Thermoelement (z.B. mit Wicklung)
- kundenspezifischer Klemmmechanismus möglich
Wendelrohrpatrone Ø 3,3 mm
Beheizt alle Arten von Zylindern wie Heißkanaldüsen, Angussbuchsen, Dichtungswerkzeuge, Schweißlineale, Maschinendüsen, Extruder usw.
| Mantelmaterial | Edelstahl |
| Manteltemperatur | max. 750°C |
| Anschlussspannung | max. 250V-AC, standard 230V-AC |
| Leistungstoleranz (kalt) | ± 10% (kleiner auf Anfrage) |
| Kabelabgang | tangential, radial, axial, symmetrisch |
| Max. Gesamtlänge gestreckt | 3200 mm |
| Optionale Durchmesser | Ø3,0 / Ø3,1 / Ø3,2 / Ø3,4 |
Optionen
- integriertes Thermoelement Fe-CuNi Typ J, NiCr-Ni Typ K, NiCrSi-NiSi Typ N
- Messstelle im Erdreich isoliert (Standard)
- Messstelle mit im Boden eingeschweißtem Mantel
- Messstelle mit zufälliger Isolierung in der beheizten Zone
- verschiedene Arten von Metallgeflechtumhüllungen zum Schutz der Kabel
- externes Thermoelement (z.B. mit Wicklung)
- kundenspezifischer Klemmmechanismus möglich
Wendelrohrpatronen mit flachem Querschnitt
-
1,3 x 2,3 mm
-
2,2 x 4,2 mm
-
3,2 x 3,2 mm
Wendelrohrpatrone mit flachem Querschnitt
1,3 x 2,3 mm
Wird häufig zum Beheizen kleiner Heißkanäle verwendet, aber auch häufig für das Spannband (axial).
| Mantelmaterial | Edelstahl oder Nickel |
| Manteltemperatur | Edelstahl max. 750°C, Nickel max. 600°C |
| Anschlussspannung | max. 250V-AC, standard 230V-AC |
| Leistungstoleranz (kalt) | ±10% (kleiner auf Anfrage) |
| Kabelabgang | tangential, radial, axial, symmetrisch |
| Max. Gesamtlänge gestreckt | 3000 mm |
Optionen
- mit Erdungsleitung
- Anschlussschutz: GLS-Schlauch
- externes Thermoelement (z.B. gewickelt)
- reflektierende Ummantelung
- kundenspezifischer Klemmmechanismus
Wendelrohrpatrone mit rechteckigem Querschnitt
2,2 x 4,2 mm
Beheizt alle Arten von Zylindern wie Heißkanaldüsen, Angussbuchsen, Dichtungswerkzeuge, Schweißlineale, Maschinendüsen, Extruder usw.
| Mantelmaterial | Edelstahl |
| Manteltemperatur | max. 750°C |
| Anschlussspannung | max. 250V-AC, standaard 230V-AC |
| Leistungstoleranz (kalt) | ±10% (kleiner auf Anfrage) |
| Kabelabgang | tangential, radial, axial, symmetrisch |
| Max. Gesamtlänge gestreckt | 3200 mm |
| Optionale Durchmesser |
2,1 x 4,3 mm / 2,2 x 4,1 mm / 2,3 x 4,1 mm / 2,5 x 4,1 mm / 2,6 x 3,9 mm |
Optionen
- integriertes Thermoelement Fe-CuNi Typ J, NiCr-Ni Typ K, NiCrSi-NiSi Typ N
- Messstelle im Erdreich isoliert (Standard)
- Messstelle mit im Boden eingeschweißtem Mantel
- Messstelle mit zufälliger Isolierung in der beheizten Zone
- verschiedene Arten von Metallgeflechtumhüllungen zum Schutz der Kabel
- externes Thermoelement (z.B. mit Wicklung)
- kundenspezifischer Klemmmechanismus möglich
Wendelrohrpatrone mit quadratischen Querschnitt
3,2 x 3,2 mm
Ideal geeignet für kurze Zylinder, um möglichst viele Windungen zu erhalten.
| Mantelmaterial | Edelstahl |
| Manteltemperatur | max. 750°C |
| Anschlussspannung | max. 250V-AC, standard 230V-AC |
| Leistungstoleranz (kalt) | ±10% (kleiner op aanvraag) |
| Kabelabgang | tangential, radial, axial, symmetrisch |
| Max. Gesamtlänge gestreckt | 3200 mm |
| Optionale Durchmesser |
3,0 x 3,0 mm / 3,1 x 3,1 mm / 3,25 x 3,25 mm |
Optionen
- integriertes Thermoelement Fe-CuNi Typ J, NiCr-Ni Typ K, NiCrSi-NiSi Typ N
- Messstelle im Erdreich isoliert (Standard)
- Messstelle mit im Boden eingeschweißtem Mantel
- Messstelle mit zufälliger Isolierung in der beheizten Zone
- verschiedene Arten von Metallgeflechtmänteln zum Schutz der Kabel
- externes Thermoelement (z.B. gewickelt)
- kundenspezifischer Klemmmechanismus möglich
Maßaufnahme
Kennen Sie schon den Frenz Maßaufname-Service?
Mehr Informationen erhalten Sie bei uns!
